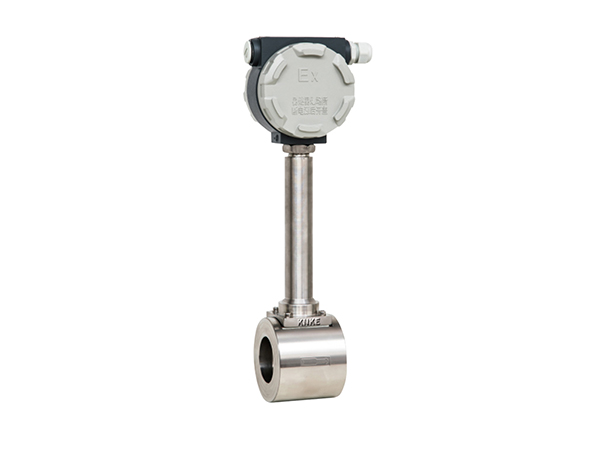

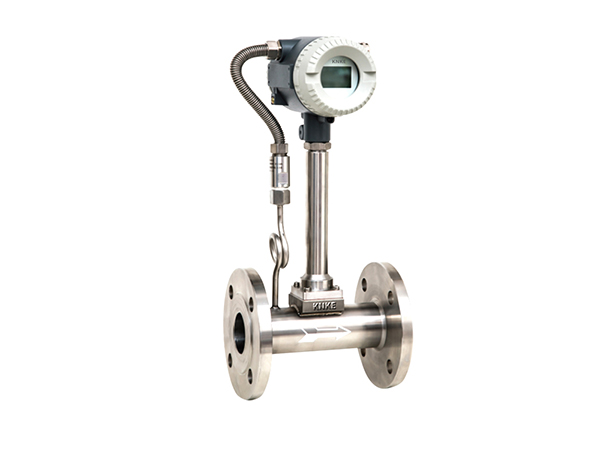

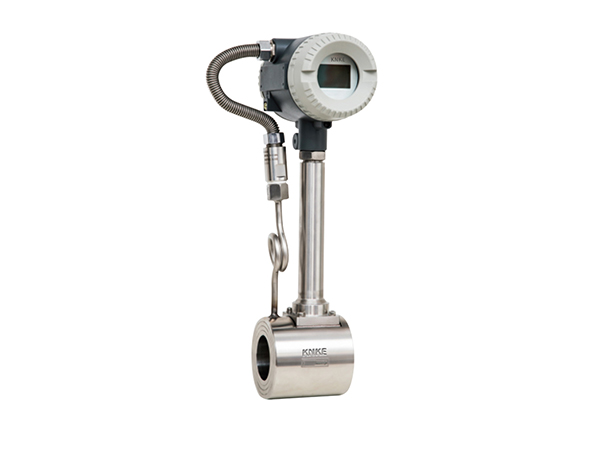

美國KNKE科恩科品牌的進口渦街流量計是用于測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。進口渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。進口渦街流量計廣泛應用于化工，食品，供熱，電力等行業。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械部件，并且采用壓電應力式傳感器，因此可靠性高，維護量小，能長期穩定使用。
工作原理 / WORKING PRINCIPLE
渦街流量計的工作原理是在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替產生投規律的漩渦（如圖所示），這種漩渦就稱之為卡門渦街，因此就叫做渦街流量計。卡門渦街的釋放頻率與流動速度及柱狀物的寬狀有關。

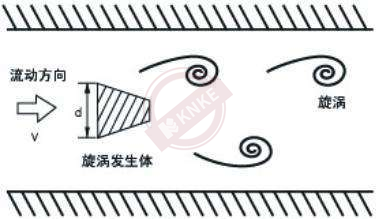

渦街流量計原理圖示
渦街流量計是利用卡門原理和壓電技術制造的速度式流量計，傳感器輸出的頻率值與管道中介質流速成正比：Q=3600F/K， F= f = Sr × V/d
傳感器壓力損失：△P≤1.2ρV2
式中：F———流量脈沖頻率，Hz;V———管道內流體平均流速，m/s;d———漩渦發生體迎流面寬度，m;D———傳感器殼體內徑，m;Sr———施特勞哈爾數 (無量綱 );ρ———被測介質密度，kg/m3;QV———工況下的體積流量 ，m3/h;QG———工況下的質量流量 ，kg/h;K———渦街流量傳感器儀表系數，N/m3。
儀表系數K是流過傳感器單位體積流量所產生的脈沖個數n。 每臺傳感器的K值是經過計量檢定裝置檢定后給出的值， 并且是對傳感器內所有幾何尺寸和物理量進行系統檢定。 K值大小隨口徑變化而變化，同口徑K值較接近。
應用領域 / APPLICATION AREA
石油化工行業中，被廣泛應用于石油、天然氣和化工產品的計量和流量控制。
在食品飲料行業，可用于測量飲料、乳制品、啤酒、果汁等的流量。
在醫藥衛生領域，可用于測量藥品、生物制品、溶液等的流量。
在水處理領域，可用于測量給水、廢水、污水等的流量。
產品特點 / PRODUCT FEATURES
高精度：渦街流量計具有很高的測量精度，能夠達到±0.5%的高精度要求。
寬測量范圍：適用于多種流體介質的流量測量，包括液體、氣體和蒸汽等，測量范圍廣。
穩定可靠：結構簡單，沒有易損件，工作穩定可靠，使用壽命長。
非侵入式：采用非侵入式的設計，不會對流體產生影響，避免了對流體流動的阻力。
易安裝：安裝簡單方便，通常只需在管道上加裝一個法蘭即可。
易維護維護方便，只需要定期清洗、檢修即可保持良好的工作狀態。
多種輸出信號：可提供多種輸出信號，包括模擬信號和數字信號等，便于與其他設備進行聯動。

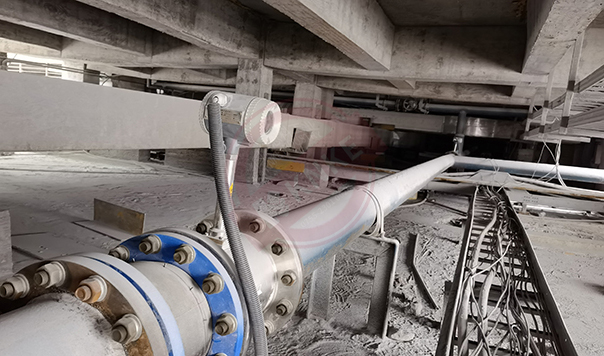

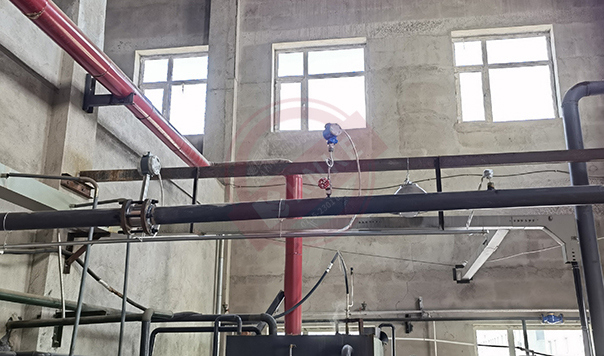

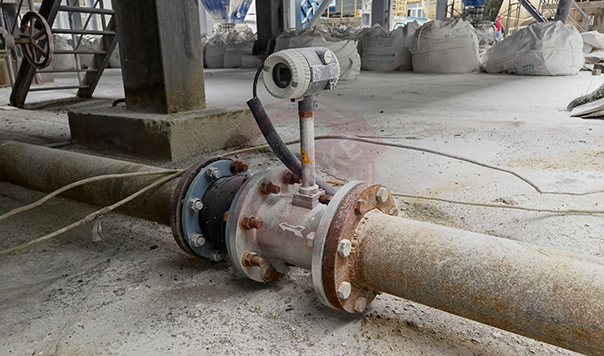

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
 | 美國KNKE科恩科工業 |
| 品 牌 | 美國KNKE科恩科 |
| 產品名稱 | 進口渦街流量計 |
| 公稱通徑 | DN15～DN300 |
| 公稱壓力 | 1.6Mpa、2.5Mpa、4.0Mpa。可定制更高壓力 |
| 介質溫度 | -4℃～+250℃ -40℃～+350℃（高溫型） |
| 本體材質 | 304SS不銹鋼 |
| 精度等級 | 管道式：±1.0%、±1.5%/插入式：±2.5% |
| 量 程 比 | 1:10、1:15、1:20 |
| 工作電源 | 外電源：+24VDC±15% ,適用于4～20mA、脈沖、RS485 |
| 內電源：1組3.6v鋰電池，可工作二年以上 | |
| 信號輸出 | 模擬4～20mA信號、脈沖信號 |
| 通訊輸出 | RS485通訊，HART協議 |
| 環境條件 | 環境溫度：-20℃～+60℃相對濕度：5%～90% 大氣壓力：103kpa±10 |
| 信號線接口 | 豪斯曼接頭或自帶三芯電纜 |
| 防爆標志 | ExdIIBT6 |
| 防護等級 | IP65 |
